3．17500超声波流量计装置的组成

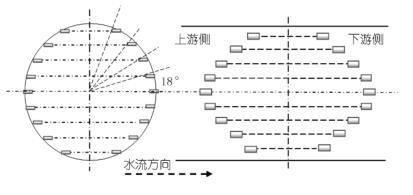

7500流量计装置由2台现地单元组成，分别是7500主机A，7500从机B(以下简称7500A，7500B)，7500A带有数据显示功能。每台机组均由36支换能器组成18声路布置在蜗壳前的压力钢管上，使用高强度防水铜轴电缆，将换能器测量的信号分别连接到7500的主机和从机上。7500主机和从机通过ＲS－485总线实现与流量测量和效率分析系统主机柜的通讯。7500系列流量计的通讯方式采用标准的ModBus协议，从流量计装置获取的信号量包含有机组流量、流速、声速及增益等。同时，为了防止流量测量与效率分析系统出现系统故障而不能进行数据传送，7500流量计的主机会将流量数据以模拟量的方式发送到机组的监控系统作为备用数据存储。换能器具体的安装布置如图1所示。

3．230号或31号机组与28号机组流量计装置实现相互测量

地下电站的30，31号机组采用相同的流量计装置和测流系统进行测流。28号机组的整个流量计装置和测流系统采用的是其他生产厂家的。为了满足现场效率试验的需要，也为了使流量测量能够得到更加高精度的数据，3台机组流量计现地单元的设计在安装上与其他机组不同。30号或31号机组的流量计装置主机通过切换箱的切换，可以接收到28号机组流量计装置的换能器所送上来的信号。同理，28号机组的流量计主机也可以接收到30号或31号机组流量计装置的换能器所送上来的信号，以实现互测功能。不同厂家流量计装置的主机可以去测量其他流量计装置的换能器信号，流量计主机的测量精度是不同的，这样更能反映出真实的流量值。（相关产品推荐：涡街流量计）

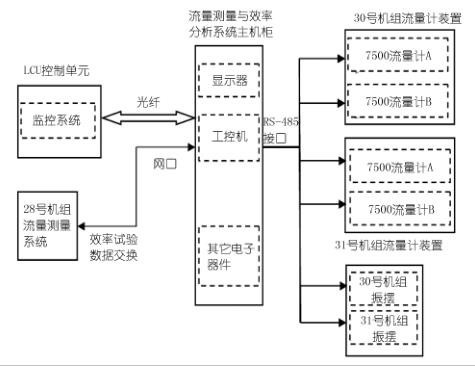

在三峡水利枢纽电站所有机组的测流系统中，这3台机组是较好的采用了该设计方案的。其安装连接情况如图2所示。

3．3流量测量系统总体结构

由水轮机的效率计算公式可以看出，水轮机的流量、工作水头、有功等是计算水轮机效率不可缺少的重要参数，也是流量测量系统必须要获取的。因此，测流系统需要与机组LCU(现地控制单元)、机组振摆等采集到的数据实现相互共享。

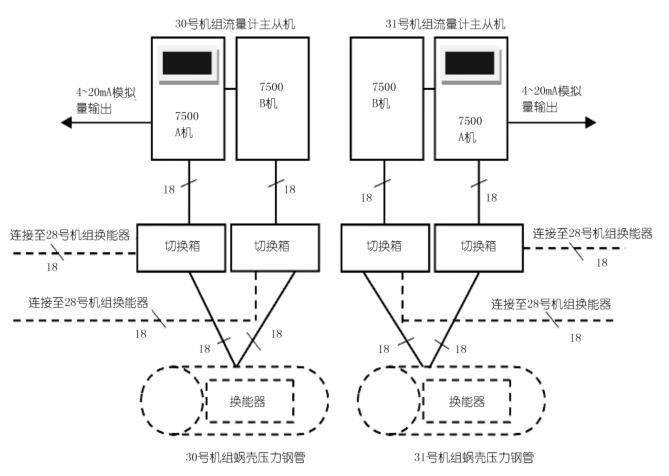

为了方便水轮机效率相关数据的管理，在本系统中，将30号、31号机组和28号机组的数据全部在一个人机界面中统一进行处理。同时，采用研华工业控制计算机作为流量测量与效率分析系统的主机，系统的整体构架如图3所示。
